Конструкция системы воздуховодов для снижения перепада давления и потерь энергии

Эффективность сжатого воздуха часто обсуждается с точки зрения мощности компрессора, но маршрут распределения может быть не менее важным. Если система воздухопроводов создает чрезмерное сопротивление, нестабильное давление или утечку, энергия, генерируемая компрессором, не доставляется эффективно к месту использования. Плохая прокладка, ограничительные фитинги, большие длины и неподходящие соединения могут постепенно увеличивать эксплуатационные расходы, одновременно делая пневматическое оборудование более чувствительным к колебаниям давления.

Поэтому на промышленных объектах эффективная конструкция трубопроводов должна быть сосредоточена на сохранении воздушного потока, а не на простом перемещении сжатого воздуха из одного места в другое. UPIPE разрабатывает решения для алюминиевых трубопроводов на основе этого принципа, сочетая гладкие внутренние поверхности, фитинги, направляющие поток, надежные уплотнительные компоненты и гибкие методы установки для обеспечения распределения сжатого воздуха с низкими потерями давления .

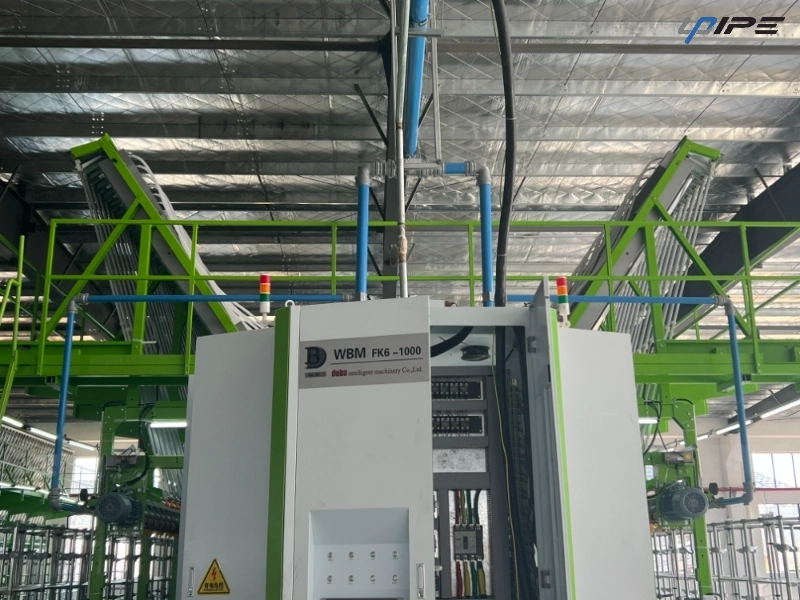

Почему падение давления начинается с проектирования воздухораспределения

Потеря давления возникает по мере прохождения сжатого воздуха через прямые трубы, колена, тройники, клапаны, соединители и другие компоненты. Чем длиннее и сложнее становится маршрут, тем больше возможностей для накопления сопротивления воздушного потока. Труба меньшего размера может увеличить трение, а слишком большое количество фитингов может привести к дополнительным изменениям направления воздушного потока и снижению эффективной пропускной способности.

Результатом часто является разница между давлением в компрессоре и давлением на производственном оборудовании. Когда давление на выходе становится нестабильным, операторы могут увеличить давление компрессора для компенсации. Это может увеличить потребление энергии без устранения исходного ограничения. Лучший подход — оценить размер труб, прокладку, геометрию фитинга, качество соединений и общую потребность в воздушном потоке на этапе проектирования.

Ключевые факторы, влияющие на потерю давления

Хорошо спланированная система промышленных воздуховодов должна уравновешивать эти факторы, а не сосредотачиваться на одном компоненте. Такой подход помогает поддерживать стабильность давления от основной магистрали до отдельных точек использования.

Как алюминиевые трубы обеспечивают более низкое сопротивление

Выбор материала напрямую влияет на долгосрочную эффективность воздушного потока. Алюминий естественным образом устойчив к коррозии, а правильно изготовленная алюминиевая труба обеспечивает чистый внутренний проход без накопления ржавчины и окалины, связанных со старением стальных труб. В UPIPE используется конструкция из чистого алюминия и тщательно подготовленные концы труб, обеспечивающие единообразную установку и циркуляцию воздуха.

Внутренняя поверхность имеет значение, поскольку сжатый воздух должен проходить под давлением по всему маршруту распределения. Шероховатость, коррозия или скопившийся мусор со временем могут повысить сопротивление. Поддерживая плавный внутренний проход, алюминиевая труба для сжатого воздуха может помочь уменьшить ненужное трение и сохранить качество воздушного потока в течение длительных периодов эксплуатации.

Это преимущество становится особенно актуальным, когда на предприятии имеется несколько производственных помещений с разными требованиями к воздуху. Стабильный поток через основной трубопровод обеспечивает более прочную основу для распределения воздуха по отводам, капельницам, пневматическим инструментам и автоматизированному оборудованию.

Правильная геометрия имеет значение не только для прямых участков труб

Выбор подходящей трубы сам по себе не гарантирует эффективный поток воздуха. Отводы, тройники, клапаны и быстроразъемные отводы могут существенно влиять на сопротивление воздухораспределительной сети, поскольку каждое изменение направления влияет на то, как сжатый воздух движется через проход.

UPIPE использует конструкции с направлением потока в ключевых фитингах, чтобы помочь уменьшить ненужную турбулентность и поддерживать более эффективный путь потока. Полноразмерные проходы также помогают ограничить ограничения в точках подключения. Эти детали важны, поскольку эффективность конструкции системы воздуховодов зависит от всего маршрута, а не только от прямых участков трубопровода.

Поэтому практичная конструкция должна избегать ненужных изгибов и чрезмерных соединений ответвлений. Там, где изменения направления неизбежны, правильно спроектированные колена и тройники могут помочь сохранить доступную площадь потока, одновременно упрощая обслуживание сети.

Утечка воздуха может превратить потерю давления в потерю энергии

Не каждая проблема с давлением вызвана трением. Утечки являются еще одним важным источником потерь сжатого воздуха, особенно вокруг фитингов, соединений, клапанов и зон уплотнения. Небольшая утечка в одном соединении может показаться незначительной, но несколько точек утечки на большом объекте могут увеличить рабочую нагрузку компрессора и уменьшить количество полезного воздуха, поступающего в производственное оборудование.

По этой причине конструкция соединения должна рассматриваться так же важно, как и материал трубы. UPIPE сочетает в себе специальные уплотнительные компоненты с прецизионными соединениями, предназначенными для обеспечения надежных соединений в промышленных условиях эксплуатации. Правильная установка и подходящая опора для труб также важны, поскольку вибрация и механическое движение могут постепенно влиять на качество уплотнения.

Эффективное решение для трубопроводов сжатого воздуха должно быть направлено на предотвращение утечек, а не полностью полагаться на периодический ремонт. Меньшее количество ненужных соединений, точная резка, надежные соединения и подходящая опора могут в совокупности сократить количество потенциальных точек утечки.

Планирование компоновки с учетом фактической потребности в воздухе

Выбор размера трубы следует начинать с ожидаемого воздушного потока, а не с выбора диаметра просто потому, что он обычно используется. Инженерам необходимо учитывать общее потребление, пиковую нагрузку, расстояние от компрессора, одновременную работу оборудования и количество розеток, необходимых в каждой производственной зоне.

Маршрутизация не менее важна. Длинные и непрямые трубопроводы создают больше возможностей для потери давления. Практичная планировка обеспечивает эффективность основного маршрута распределения, одновременно располагая ответвления рядом с оборудованием, которому требуется воздух. Для более крупных объектов кольцевая или сбалансированная планировка может помочь распределить воздушный поток более равномерно, чем простая конструкция с длинными ответвлениями.

При планировании также следует учитывать управление конденсатом. Точки слива, подходящие места для слива и подходящие уклоны могут помочь предотвратить попадание скопившейся влаги в оборудование, расположенное ниже по потоку. Таким образом, тщательно спроектированная заводская сеть воздухопроводов учитывает потоки воздуха, управление влажностью, доступ, обслуживание и будущие изменения вместе.

Эффективность установки влияет на долгосрочную производительность

Качество монтажа может повлиять на работу даже хорошо спроектированного трубопровода. Несоосность, плохо подготовленные концы труб, поврежденные уплотнения или чрезмерные механические нагрузки могут создать проблемы, которые трудно выявить после ввода сети в эксплуатацию.

Алюминиевые трубы имеют преимущество при установке, поскольку они легкие и предназначены для модульного соединения. Ассортимент UPIPE включает соединители, колена, тройники, быстроразъемные соединения, клапаны, зажимы, уплотнительные компоненты и другие аксессуары, которые позволяют собирать распределительный маршрут, не полагаясь на традиционные сварные стальные конструкции.

Этот модульный подход также делает будущие корректировки более практичными. Планы производства могут меняться при перемещении оборудования или вводе дополнительных рабочих станций. Гибкая компоновка трубопроводов промышленного сжатого воздуха может обеспечить эти изменения с меньшими нарушениями, чем жесткая сеть, спроектированная без учета расширения.

Проектирование с целью повышения эффективности, а не компенсации потерь

Когда производственное оборудование получает недостаточное давление, самым быстрым решением может оказаться увеличение производительности компрессора. Однако, если основной проблемой является чрезмерное сопротивление трубопровода или утечка, дополнительная мощность компрессора не устранит источник потерь. Это может просто увеличить количество энергии, необходимой для компенсации неэффективного распределения.

Лучшая стратегия — оценить путь воздуха от компрессора до места использования. Диаметр трубы, состояние внутренней поверхности, расстояние прокладки, конструкция фитинга, характеристики уплотнения и опора — все это следует рассматривать как связанные элементы.

UPIPE уделяет особое внимание этим деталям посредством конструкции алюминиевых труб и согласованных компонентов, предназначенных для эффективного распределения сжатого воздуха . Целью является не просто создание легкой трубы, а создание более чистого и более контролируемого пути воздушного потока с меньшим количеством ненужных ограничений.

Практическая основа выбора сети воздуховодов

При оценке системы воздуховодов для промышленного применения покупатели должны учитывать не только материал и покупную цену. Более низкая первоначальная стоимость может не соответствовать фактической стоимости жизненного цикла, если в сети возникают чрезмерные потери давления, частые утечки, сложное обслуживание или сложные модификации.

Перед окончательным выбором обратите внимание на следующие моменты:

• Требуемый воздушный поток и пиковое потребление

• Диаметр основной трубы и ответвления

• Общая длина трубопровода

• Количество и тип фитингов

• Состояние внутренней поверхности

• Способ подключения и герметизации

• Вибрация и механическая поддержка

• Отвод конденсата

• Доступность для обслуживания

• Возможное будущее расширение

Такая более широкая оценка помогает инженерам выбрать решение по распределению на основе эксплуатационных требований, а не одной спецификации. Это также облегчает определение мест потерь энергии еще до начала установки.

Часто задаваемые вопросы

Что вызывает падение давления в системе воздуховодов?

Падение давления может возникнуть из-за труб меньшего диаметра, длинных участков, чрезмерных изгибов, ограничительных фитингов, неправильной прокладки и сопротивления внутренней поверхности. Утечка может еще больше снизить давление, доступное в точке использования.

Почему алюминий подходит для трубопроводов сжатого воздуха?

Алюминий представляет собой легкий, устойчивый к коррозии материал с гладкой внутренней поверхностью. Эти характеристики могут обеспечить чистый воздушный поток, более низкое сопротивление, более простую установку и снижение требований к техническому обслуживанию по сравнению со стареющими, склонными к коррозии трубами.

Как конструкция трубопроводов может снизить потери энергии?

Потери энергии можно уменьшить, выбирая трубы подходящего диаметра, сводя к минимуму ненужные изгибы, поддерживая эффективные пути воздушного потока, предотвращая утечки и используя фитинги, которые не ограничивают канал потока без необходимости.

Влияют ли фитинги на давление сжатого воздуха?

Да. Колено, тройники, клапаны и соединители изменяют направление воздушного потока или ограничивают доступный проход. Таким образом, эффективная геометрия фитинга может помочь снизить ненужное сопротивление на всем пути распределения.

Что следует учитывать перед модернизацией заводских трубопроводов?

Начните с фактической потребности в воздушном потоке, требований к давлению, существующих точек утечки, маршрутизации труб, состояния фитингов, управления конденсатом и будущих потребностей в расширении. Это обеспечивает более полную основу для выбора системы воздуховодов , чем оценка только материала труб.
