Размеры труб для сжатого воздуха: как рассчитать падение давления и выбрать правильный диаметр трубы

Почему важен размер трубопровода сжатого воздуха

Распределение сжатого воздуха часто рассматривается как второстепенная часть инженерной системы предприятия, но сеть трубопроводов может определить, действительно ли давление, создаваемое компрессором, достигает точки использования. Диаметр трубы, общая длина трубы, фитинги, клапаны, фильтры, осушители, а также расположение магистральных и ответвительных линий способствуют потере давления. Когда мощность сети недостаточна, станция может компенсировать это за счет увеличения давления нагнетания компрессора, что может увеличить потребление энергии без улучшения базовой конструкции распределения.

Ориентир NRCan: хорошо спроектированная система сжатого воздуха обычно должна поддерживать общую потерю давления между нагнетанием компрессора и конечной точкой использования значительно ниже 10% давления нагнетания компрессора. NRCan также отмечает, что в эталонной системе с давлением 100 фунтов на квадратный дюйм каждые дополнительные 2 фунта на квадратный дюйм давления нагнетания могут увеличить потребление энергии примерно на 1% при полной мощности.

1. Определите исходные данные для проектирования перед выбором диаметра трубы.

Выбор размера трубы следует начинать с системных требований, а не с предпочтительного размера трубы. Как минимум, установите следующее:

· Требуемое давление в самой удаленной или критической точке использования.

· Пиковая и нормальная потребность в сжатом воздухе, предпочтительно выраженная в кубических футах в минуту или в другом четко определенном базисе расхода.

· Длина магистральной линии и самое длинное расстояние от ветки.

· Количество и тип фитингов, клапанов, фильтров, осушителей, регуляторов и быстроразъемных соединений на пути потока.

· Требуемое качество воздуха и применимый класс чистоты по ISO 8573-1, где это применимо.

· Ожидаемое расширение производства и вопрос о том, потребуются ли в дальнейшем системе распределения дополнительные отделения или филиалы.

Не выбирайте размер трубопровода только по мощности компрессора. Паспортная табличка компрессора описывает машину, а размер трубы должен учитывать фактическую потребность в воздухе и сопротивление между подачей и точкой использования.

2. Установите поток проектирования

Для предварительного проектирования полезная инженерная основа:

Q_design = Σ(Q_оборудование × коэффициент спроса) + допуск на рост

Это формула планирования, а не универсальное кодовое уравнение. Коэффициент спроса зависит от того, сколько пневматических нагрузок работает одновременно, и должен основываться на фактическом поведении производства или документально подтвержденном инженерном предположении. NRCan отмечает, что допуск на рост в размере 20–30% является практическим соображением при покупке мощности компрессора; соответствующий припуск на систему трубопроводов следует выбирать в соответствии с проектом, а не применять вслепую.

3. Используйте перепад давления в качестве ограничения проектирования.

Падение давления — это разница между давлением, имеющимся на входе, и давлением, подаваемым на выходе. В реальной системе сжатого воздуха потеря давления происходит на прямой трубе и на таких компонентах, как колена, тройники, клапаны, фильтры, осушители и соединители. NRCan особо предупреждает, что стыки, изгибы и точки соединения создают дополнительные потери давления, и предоставляет справочные данные об эквивалентной длине для обычных фитингов.

Инженерная цель: рассматривать падение давления как бюджет системы. Зарезервируйте достаточное давление для сети трубопроводов, чтобы конечное оборудование все еще получало необходимое давление, не заставляя компрессор работать при неоправданно высоком давлении нагнетания.

Полезный бюджет давления при первом проходе

· Давление нагнетания компрессора

· Потеря давления в осушителе и фильтрах

· Потеря давления через основной трубопровод

· Потери давления через патрубки и фитинги

· Потери при фильтрации/регулировании в точках использования

· Требуемое давление на входе в оборудование

Проект должен закрыть этот баланс давления до того, как будет выбран окончательный диаметр трубы. Если расчетные потери слишком велики, варианты включают увеличение диаметра трубы, сокращение пути потока, сокращение количества ненужных фитингов, улучшение компоновки или использование петлевой схемы распределения, где это необходимо.

4. Используйте опубликованные данные о расходе для предварительного выбора труб.

Министерство природных ресурсов Канады публикует приблизительную справочную таблицу расхода воздуха на 1000 футов трубы при перепаде давления в 1 фунт на квадратный дюйм. Эти значения полезны для предварительных сравнений, а не для окончательных расчетов проекта.

Справочные данные воспроизведены из Natural Resources Canada. Условие: приблизительный расход воздуха на 1000 футов трубы при перепаде давления 1 фунт на квадратный дюйм. Используйте только в качестве предварительного сравнения; подтвердите окончательный размер с помощью расчетов для конкретного проекта.

5. Не игнорируйте фитинги и эквивалентную длину.

Расчет прямой трубы может выглядеть приемлемым, хотя в реальной системе все еще наблюдается чрезмерная потеря давления. Причина в том, что каждое колено, тройник, клапан и соединение увеличивает сопротивление. NRCan предоставляет примеры эквивалентной длины: для трубы номинальным диаметром 1 дюйм колено 90° указано примерно на 2,5 футах эквивалентной прямой трубы; для трубы диаметром 4 дюйма то же опорное значение составляет около 12 футов. Это только показатели, а не проектные значения.

Практический вывод прост : при сравнении двух схем с одинаковой длиной труб, схема с меньшим количеством ограничительных поворотов и лучше спланированными фитингами может иметь меньшую общую потерю давления.

6. Сравните макеты ветвей с макетами циклов

Односторонняя ответвленная сеть подает воздух по одному основному пути. Зацикленный основной файл создает множество возможных путей между разделами системы. На заводе с несколькими производственными участками контур может помочь распределить поток более равномерно и снизить чувствительность к одному длинному тупиковому пути, при условии, что диаметр трубы и конструкция ответвления являются подходящими.

Примечание разработчика: контур не решает автоматически проблемы падения давления. Контур по-прежнему нуждается в трубах соответствующего диаметра, сбалансированных ответвлениях, соответствующих запорных клапанах и планировке, отражающей фактический производственный спрос.

7. Включите утечку воздуха в обзор системы.

Определение размеров труб и устранение утечек — это разные инженерные задачи, но обе они влияют на количество сжатого воздуха, которое должна производить установка. NRCan заявляет, что на типичных промышленных объектах 20–30% производительности компрессоров нередко возникают в виде утечек воздуха, и что программы упреждающего обнаружения и ремонта утечек могут снизить утечки до уровня ниже 10% от общего объема производства сжатого воздуха на заводе.

Пример от NRCan: в справочном примере стоимость поддержания утечки 100 кубических футов в минуту при давлении 100 фунтов на квадратный дюйм составляет около 8500 долларов США в год при предполагаемых 4250 часах работы и стоимости электроэнергии 0,10 доллара США/кВтч. Это иллюстративный сценарий, а не универсальная цифра затрат; Фактические затраты зависят от давления, часов работы, эффективности компрессора и цены на электроэнергию.

8. Выберите материал трубы и систему соединений.

Как только будут определены требуемый диаметр и расположение, выбор материала и соединений станет частью решения жизненного цикла. При промышленном распределении сжатого воздуха ключевыми факторами являются коррозионное поведение, состояние внутренней поверхности, целостность соединений, метод установки, доступ для технического обслуживания и возможность расширения сети.

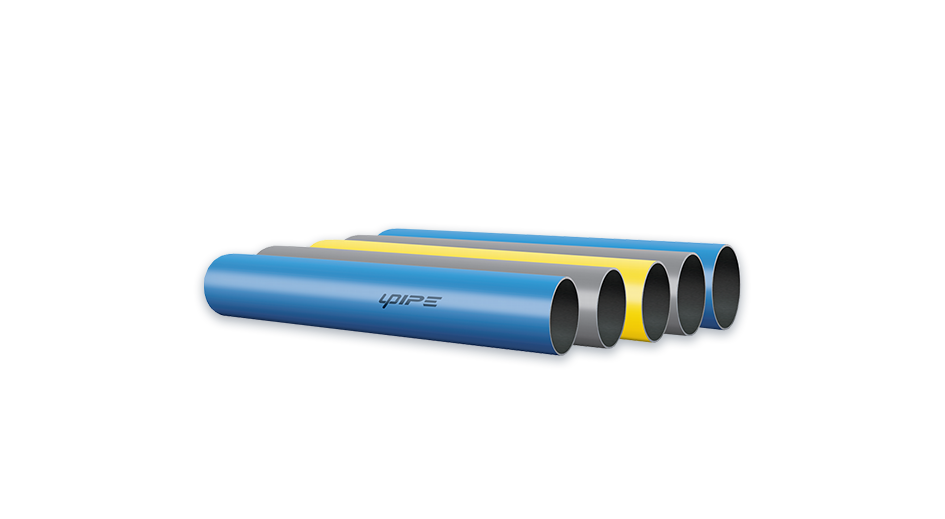

В документации на продукцию UPIPE указана система трубопроводов для сжатого воздуха, вакуума и инертных газов, таких как гелий, азот и аргон , с номинальными размерами от DN20 до DN200 и указанным рабочим давлением 16 бар. В каталоге также отмечены полноразмерная конструкция фитинга, активное уплотнение, хомутовое соединение с выпуклым кольцом и функции быстрого соединения.

Важно: рейтинги продуктов UPIPE являются значениями, указанными в документации на продукт. Инженеры по применению должны проверить применимую конфигурацию продукта, температуру, среду, местные требования и условия проекта, прежде чем определять систему.

9. Пример проработанного дизайна

Рассмотрим производственную линию с пиковой расчетной производительностью 800 куб. футов в минуту. Основной маршрут распределения достаточно длинный, поэтому потерю давления невозможно оценить только по диаметру трубы; фитинги, клапаны и ответвительные соединения также должны быть включены.

1. Шаг 1: Подтвердите необходимое давление в самой сложной точке использования.

2. Шаг 2. Установите бюджет снижения давления для распределительной сети.

3. Шаг 3: Используйте опубликованную таблицу расхода только в качестве предварительного отбора возможных диаметров.

4. Шаг 4. Добавьте эффекты эквивалентной длины для колен, тройников и клапанов и рассчитайте полное падение давления.

5. Шаг 5: Сравните несимметричную схему с петлевой, если имеется несколько производственных зон.

6. Шаг 6: Проверьте будущий спрос, стратегию управления утечками и доступ для обслуживания, прежде чем выбирать окончательную конфигурацию.

Важным моментом является то, что 800 куб. футов в минуту не соответствует автоматически одному «правильному» размеру трубы. Правильный диаметр зависит от допустимого перепада давления, длины трубы, условий воздуха, конфигурации фитинга и требуемого конечного давления.

10. Инженерный подход UPIPE

UPIPE рассматривает трубопроводы сжатого воздуха как целостную распределительную систему, а не как совокупность отдельных секций труб. В каталоге продукции особое внимание уделяется полноразмерным фитингам, активной герметизации, быстрому соединению и модульной конфигурации. Эти функции предназначены для поддержки промышленных систем, где важными факторами являются скорость установки, надежность соединения и возможность будущих модификаций.

Для запроса проекта UPIPE рекомендует предоставить следующую информацию, чтобы можно было более эффективно оценить конфигурацию трубопровода:

· Давление на выходе компрессора и номинальная производительность компрессора

· Требуемое рабочее давление на оборудовании

· Пиковая и нормальная потребность в воздухе

· Длина магистральной линии и планировка цеха/производственной площади

· Количество точек подключения и точек подключения основного оборудования

· Любые особые требования к качеству воздуха, температуре или окружающей среде

· Ожидаемое будущее расширение или дополнительные производственные линии

11. Качество воздуха по-прежнему имеет значение после определения размера трубы

Калибровка труб не заменяет очистку воздуха. ISO 8573-1 определяет классы чистоты сжатого воздуха по отношению к частицам, воде и маслу, а также определяет газообразные и микробиологические загрязнения. Требуемый класс чистоты зависит от применения. Таким образом, полная система должна рассматривать компрессор, осушитель, фильтры, ресивер, распределительные трубопроводы и очистку на месте использования как одну систему.

12. Практический контрольный список для определения размеров труб сжатого воздуха

Заключение

Выбор эффективного размера трубы для сжатого воздуха — это проблема управления давлением, а не просто выбор диаметра трубы. Инженер должен сбалансировать пиковый расход воздуха, пределы падения давления, длину трубы, фитинги, расположение, утечку, требования к будущему расширению и качеству воздуха.

Опубликованные данные NRCan дают полезные ориентиры: хорошо спроектированная система должна поддерживать общую потерю давления значительно ниже 10% давления нагнетания компрессора; каждые дополнительные 2 фунта на квадратный дюйм давления нагнетания могут означать примерно на 1% больше энергопотребления в исходных условиях; типичная промышленная утечка может достигать 20–30% мощности компрессора. Эти цифры показывают, почему проектирование и обслуживание распределительной системы заслуживают такого же внимания, как и сам компрессор.

Для промышленных проектов с использованием алюминиевых труб UPIPE предлагает модульную систему, охватывающую применение сжатого воздуха, вакуума и инертного газа, с документацией на продукцию, в которой указаны размеры DN20–DN200 и рабочее давление 16 бар. Выбор для конкретного проекта всегда следует проверять на соответствие фактическим условиям эксплуатации и применимым требованиям.

Нужна помощь в рассмотрении схемы расположения трубопроводов промышленного сжатого воздуха? Свяжитесь с UPIPE и сообщите свои требования к расходу воздуха, давлению, длине труб и компоновке установки для обсуждения проекта.
