Производство электроники зависит от стабильных производственных условий, чистой рабочей среды и стабильной работы оборудования. Сжатый воздух часто используется для пневматических инструментов, автоматизированного оборудования, обработки компонентов, процессов очистки, инструментов и других производственных операций. Поскольку даже небольшие колебания давления или проблемы с загрязнением могут повлиять на эффективность производства, распределительная сеть заслуживает пристального инженерного внимания.
Хорошо спроектированная система трубопроводов сжатого воздуха должна не только транспортировать воздух от компрессора к отдельным машинам. Он должен поддерживать адекватное давление, минимизировать утечки, поддерживать будущие изменения в производстве и обеспечивать чистый и надежный воздух в каждой точке использования. На заводах электроники, где точность и непрерывность особенно важны, материал труб, расположение, методы подключения, дренаж и доступ для технического обслуживания — все это влияет на долгосрочную производительность.
Производственные помещения электроники могут содержать автоматизированное сборочное оборудование, пневматические приводы, машины для захвата и перемещения, испытательное оборудование, упаковочные машины и прецизионные инструменты. Эти приложения могут иметь разные модели потребления воздуха, а это означает, что спрос редко бывает постоянным по всему объекту. Сеть сбыта, рассчитанная только на среднее потребление, может столкнуться с трудностями, когда несколько машин работают одновременно.
Потеря давления является еще одним важным фактором. Воздух, проходящий через длинные участки труб, колена, тройники, клапаны и соединения меньшего диаметра, испытывает сопротивление. Чрезмерная потеря давления может снизить производительность пневматического оборудования и побудить операторов излишне увеличивать давление нагнетания компрессора. Система трубопроводов сжатого воздуха правильного размера помогает обеспечить полезное давление там, где это необходимо, не создавая непредотвратимого потребления энергии.
Чистота воздуха не менее важна. Производство электроники обычно требует контролируемой производственной среды, поэтому в распределительную сеть следует избегать попадания частиц ржавчины, окалины, влаги или других загрязнений. Это одна из причин, по которой алюминиевые трубопроводы могут быть привлекательными для распределения сжатого воздуха: алюминий не подвергается внутренней ржавчине, характерной для обычных труб из углеродистой стали, что помогает поддерживать более чистый воздушный путь при правильном проектировании всего процесса очистки воздуха.
При выборе материала следует учитывать требования к давлению, условия окружающей среды, методы установки, ожидаемый срок службы и потребности в техническом обслуживании. Традиционные стальные трубы могут обеспечить прочность конструкции, но могут потребовать больше труда при резке, нарезании резьбы, сварке и модификации. Внутренняя коррозия также может стать проблемой, если в плохо контролируемом сжатом воздухе присутствует влага.
Алюминиевая труба для сжатого воздуха предлагает другой подход. Его легкая конструкция облегчает работу во время установки, а его коррозионностойкие характеристики хорошо подходят для распределения сжатого воздуха. Гладкая внутренняя поверхность также может помочь снизить сопротивление потоку по сравнению с шероховатой или изношенной внутренней поверхностью трубы.
Для предприятий по производству электроники ценность алюминия выходит за рамки снижения веса. Производственные площади часто реорганизуются по мере замены оборудования, расширения мощностей или внедрения новых производственных линий. Модульная конструкция алюминиевых трубопроводов может облегчить управление этими изменениями, поскольку секции можно регулировать, не полагаясь на огневые работы или обширное изготовление.
Хорошая планировка начинается с реальных производственных требований, а не только с физического расположения компрессора. Инженеры должны определить основные точки потребления, ожидаемую одновременную потребность, рабочее давление, длину ответвлений и потенциальные области расширения, прежде чем определять размеры и маршрутизацию труб.
Кольцевая или петлевая схема часто бывает полезна на крупных производственных предприятиях, поскольку сжатый воздух может поступать к точке потребления более чем с одного направления. Это может помочь более равномерно распределить давление и уменьшить эффект от одной длинной ветки. Меньшие ответвления могут затем соединить отдельные машины или производственные зоны с основным маршрутом распределения.
Следующие факторы проектирования следует учитывать вместе:
| Расчетный фактор | Почему это важно |
|---|---|
| Спрос на воздух | Определяет подходящую пропускную способность трубы |
| Диаметр трубы | Влияет на скорость и потерю давления |
| Длина маршрута | Более длинные пробеги обычно создают большее сопротивление. |
| Фитинги | Каждый изгиб и соединение создают сопротивление потоку. |
| Будущее расширение | Предотвращает раннюю модернизацию при росте производства |
| Дренаж | Помогает справиться с влажностью и конденсатом. |
| Запорные клапаны | Упрощение технического обслуживания и секционных остановов |
| Доступ | Облегчает проверку и модификацию |
Вместо того, чтобы выбирать диаметр трубы исключительно на основе выходного отверстия компрессора, при проектировании следует учитывать весь маршрут от источника воздуха до наиболее требовательной точки использования.
Потеря давления является одной из наиболее важных технических проблем при распределении сжатого воздуха. Каждый участок трубы создает сопротивление, а фитинги, клапаны, фильтры, гибкие соединения и изменение направления добавляют дополнительные потери. Когда общее падение давления становится чрезмерным, оборудование на конце линии может получать меньшее давление, чем предполагалось.
Поэтому практичная конструкция трубопровода сжатого воздуха направлена на поддержание надлежащего баланса между диаметром трубы, расходом воздуха, расстоянием и эксплуатационными требованиями. Увеличение размера каждой трубы может увеличить первоначальные затраты на материалы, не обеспечивая при этом пропорциональных преимуществ, тогда как уменьшение размера может создать постоянные проблемы в эксплуатации.
При прокладке труб также следует избегать ненужных изгибов и ограничительных фитингов. Более короткий и прямой маршрут обычно снижает сопротивление и упрощает установку. Там, где неизбежна дистрибуция на большие расстояния, правильный размер труб становится еще более важным.
Утечки являются основным источником потери сжатого воздуха. Они могут возникать вокруг фитингов, клапанов, резьбовых соединений, шлангов, поврежденных уплотнений или плохо установленных соединений. В производственной среде, работающей в течение длительного времени, даже относительно небольшие утечки со временем могут стать значительным источником потерь энергии.
По этой причине при монтаже трубопроводов сжатого воздуха следует уделять особое внимание качеству соединений. Надежная технология соединения, правильные процедуры установки, правильная герметизация и регулярные проверки – все это способствует контролю утечек.
В алюминиевых трубопроводах UPIPE используются специальные фитинги и соединительные компоненты, предназначенные для модульного распределения сжатого воздуха. Этот подход может упростить установку, обеспечивая при этом согласованные соединения по всей сети. Однако предотвращение утечек никогда не должно зависеть только от материала труб. Хорошие методы установки и периодическое обнаружение утечек по-прежнему имеют важное значение.
Сжатый воздух естественным образом содержит влагу, и охлаждение во время сжатия и распределения может вызвать конденсацию. Если влага не контролируется должным образом, она может накапливаться в нижних точках, повредить пневматические компоненты или повлиять на чувствительное производственное оборудование.
Поэтому распределительная сеть должна работать вместе с осушителями, фильтрами, сепараторами, дренажами и другим оборудованием для очистки воздуха. При прокладке труб следует избегать создания ненужных карманов, в которых может скапливаться конденсат, а соответствующие точки дренажа должны быть включены в общую конструкцию.
Для производства электроники требования к качеству воздуха должны определяться в соответствии с фактическим применением. Требования к воздуху, используемому для общего пневматического приведения в действие, могут отличаться от требований к воздуху, используемому в процессах прецизионной очистки или прямого контакта. Сеть трубопроводов должна проектироваться как часть комплексной стратегии обеспечения качества сжатого воздуха, а не рассматриваться как изолированный компонент.

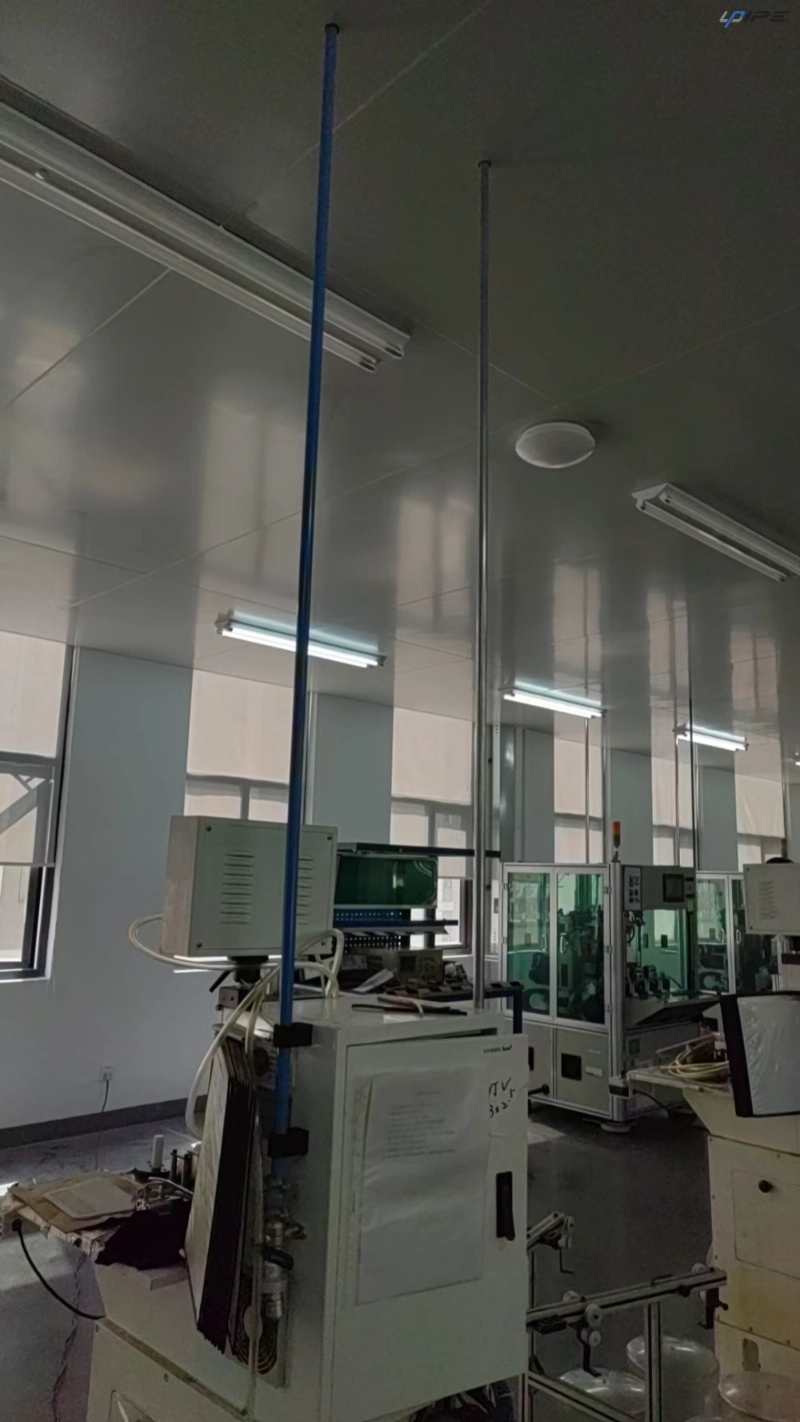

Точки сброса должны быть расположены в соответствии с расположением машины и требованиями к техническому обслуживанию. Плохо расположенное выпускное отверстие может потребовать использования длинных шлангов, что приведет к дополнительной потере давления и увеличению риска спотыкания или случайного повреждения.
Правильно организованная система трубопроводов сжатого воздуха обеспечивает организованность ответвлений и позволяет изолировать отдельные производственные зоны в случае необходимости технического обслуживания. Механизмы быстрого сброса также могут облегчить доступ к точкам подключения, сохраняя при этом основную распределительную линию свободной.
Там, где производственное оборудование может быть перемещено в будущем, планировка должна предусматривать достаточную гибкость. Предоставление дополнительных возможностей подключения в стратегических областях может быть более рентабельным, чем последующее восстановление всей сети.
Эффективность установки особенно ценна на действующих заводах, где строительные работы могут проводиться без существенного нарушения производства. Алюминиевые трубы относительно легкие, что упрощает транспортировку и размещение по сравнению с более тяжелыми металлическими аналогами.
Специальные инструменты для резки, удаления заусенцев, сверления и соединения могут обеспечить более контролируемый процесс установки. Правильная подготовка концов труб важна, поскольку чистые, точно подготовленные соединения помогают сохранить герметичность и уменьшить количество дефектов при установке.
Еще одним преимуществом является адаптивность. Алюминиевые системы трубопроводов для сжатого воздуха легче модифицировать при изменении производственной схемы , что позволяет включать дополнительные ответвления или удлинители без обширных сварочных операций. Такая гибкость может быть полезна для заводов по производству электроники с часто меняющейся конфигурацией оборудования.
Трубопроводную сеть следует проектировать на весь срок ее службы, а не только на первоначальную установку. Бригадам технического обслуживания необходим доступ к клапанам, фильтрам, дренажным системам, точкам подключения и другим компонентам без чрезмерного нарушения производственного процесса.
Запорные клапаны могут разделить сеть на управляемые участки. Когда один участок требует технического обслуживания, соответствующий участок может быть остановлен, в то время как другие производственные участки продолжат работать. Такое расположение улучшает ремонтопригодность и может сократить ненужные простои.
Будущую мощность также следует учитывать при первоначальном проектировании системы трубопроводов сжатого воздуха . Если предприятию требуется дополнительное производственное оборудование, основной маршрут распределения должен иметь достаточную мощность для обеспечения разумного роста. Такой подход может снизить вероятность повторной замены труб или серьезных изменений маршрута.
Наиболее эффективная конструкция сочетает в себе несколько инженерных задач, а не фокусируется на одной спецификации. Стабильность давления, чистота, контроль утечек, эффективность установки и возможность расширения должны рассматриваться вместе.
Для производства электроники особенно актуальны следующие приоритеты:
Поддерживайте стабильное давление в критических точках использования.
Выбирайте диаметры труб в соответствии с фактическими и будущими потребностями.
Сведите к минимуму ненужные изгибы и ограничительные приспособления.
Используйте коррозионностойкие трубопроводы там, где важно распределение чистого воздуха.
Уменьшите потенциальную утечку в местах соединений и соединений.
Обеспечьте подходящие дренажные системы и системы очистки воздуха.
Разделите большие сети на обслуживаемые участки.
Следите за тем, чтобы ответвления были короткими и располагались логично.
Оставьте место для будущего расширения оборудования.
Периодически проверяйте сеть на наличие утечек и потерь давления.
UPIPE предлагает алюминиевые трубы, фитинги, клапаны, соединительные компоненты и монтажные инструменты для работы со сжатым воздухом, вакуумом и инертным газом. Его алюминиевая конструкция сочетает в себе относительно небольшой вес и устойчивость к коррозии, а модульный подход к соединению обеспечивает более быструю установку и упрощение изменения схемы разводки трубопроводов.
Для производства электроники эти характеристики могут быть ценными там, где важны распределение чистого воздуха, организованная маршрутизация, доступность для обслуживания и гибкость в будущем. Сеть трубопроводов может быть спланирована вокруг производственных зон, а не заставлять размещать оборудование в соответствии с жесткой системой распределения.
Успешная установка по-прежнему зависит от правильного проектирования. Размеры труб, обработка воздуха, прокладка, качество соединений, дренаж и рабочее давление должны оцениваться в соответствии с фактическими требованиями объекта.
Проектирование системы трубопроводов сжатого воздуха для производства электроники требует большего, чем просто выбор подходящей трубы и подключение ее к компрессору. Распределительная сеть должна обеспечивать стабильный поток воздуха, контролируемую потерю давления, надежные соединения, соответствующее качество воздуха и достаточную гибкость для будущих изменений производства.
Алюминиевые трубы могут стать практичной основой для установки этого типа благодаря своей устойчивости к коррозии, легкой конструкции, гладкой внутренней поверхности и характеристикам модульной установки. В сочетании с соответствующей обработкой воздуха, трубопроводами правильного размера, надежной арматурой, эффективным дренажем и регулярным техническим обслуживанием это может обеспечить более чистую и управляемую сеть распределения сжатого воздуха.
Для производителей электроники лучшая конструкция трубопровода — это та, которая надежно работает в реальных производственных условиях, оставаясь при этом простой в обслуживании и адаптации. Решения UPIPE для алюминиевых трубопроводов обеспечивают гибкий подход к построению сетей распределения сжатого воздуха, отвечающих этим практическим требованиям.
Основные соображения включают потребность в воздухе, рабочее давление, диаметр трубы, потерю давления, длину маршрута, качество воздуха, контроль влажности, предотвращение утечек, доступ для технического обслуживания и будущее расширение. Проект должен отражать требования к оборудованию, а не полагаться только на производительность компрессора.
Да. Алюминий широко используется для распределения сжатого воздуха, поскольку он легкий и устойчивый к коррозии. Его гладкая внутренняя поверхность также обеспечивает эффективный поток воздуха, а модульные фитинги упрощают установку и будущие модификации.
Очень важно подобрать правильный размер трубы. Проектировщикам также следует свести к минимуму ненужные изгибы, избегать ограничительных фитингов, обеспечить практичность ответвлений и учитывать общее расстояние между источником воздуха и точками использования.
Утечки сжатого воздуха постоянно потребляют энергию, не внося вклад в производство. Надежная арматура, правильная установка, регулярные проверки и своевременный ремонт могут помочь поддерживать эффективность распределения и снизить ненужную нагрузку на компрессоры.
Модульную систему алюминиевых трубопроводов обычно легче расширить или модифицировать, чем неразъемные сварные трубы. Дополнительные ответвления и точки подключения могут быть включены в случае изменения производственного оборудования или планировки объекта при условии, что существующая сеть имеет достаточную пропускную способность.
