Как определить размер трубопровода сжатого воздуха для промышленного воздушного потока

Распределение сжатого воздуха часто рассматривается как прямое соединение между компрессором и пневматическим оборудованием, но сеть трубопроводов напрямую влияет на то, насколько эффективно воздух достигает каждой точки использования. Если диаметр трубы слишком мал, трасса неоправданно длинна или фитинги создают чрезмерное сопротивление, давление может упасть до того, как сжатый воздух достигнет оборудования, которое в нем нуждается. Поэтому хорошо спланированная конструкция трубопровода сжатого воздуха должна одновременно учитывать потребность в расходе воздуха, рабочее давление, длину трубы, потерю давления, фитинги, компоновку, контроль утечек и будущую производительность.

Для промышленных объектов цель состоит не в том, чтобы просто выбрать трубу самого большого размера. Более практическая цель — создать распределительную сеть, которая сможет обеспечить необходимый поток воздуха с контролируемой потерей давления, оставаясь при этом простой в установке, обслуживании, модификации и расширении. Это становится особенно важным, когда на производственных участках одновременно работают несколько пневматических машин или когда позднее может быть установлено дополнительное оборудование.

Прежде чем выбирать диаметр трубы, начните с требуемого воздушного потока.

Первым шагом при выборе размера трубопровода для сжатого воздуха является понимание фактических требований к расходу воздуха. Пневматические инструменты, цилиндры, клапаны, приводы, упаковочное оборудование, средства автоматизации и технологическое оборудование могут иметь очень разные модели потребления. Некоторые устройства работают непрерывно, в то время как другим требуется сильный поток воздуха в течение коротких периодов времени. Таким образом, рассмотрение только мощности компрессора может дать неполное представление о том, с чем должна справиться распределительная сеть.

Полезный подход – определить потребление отдельного оборудования, а затем оценить, насколько эти требования перекрываются. Основная распределительная линия должна соответствовать ожидаемому спросу подключенных производственных площадей, а не рассчитана только на одну машину. Если несколько пользователей могут работать одновременно, их совокупная потребность становится важным ориентиром для определения необходимой пропускной способности трубопровода.

На этом этапе также следует учитывать будущий спрос. Завод может добавить производственные станции, расширить цех или увеличить количество пневматических устройств после первоначальной установки. Проектирование основного маршрута только с учетом сегодняшнего потребления может создать ограничения в дальнейшем. Обеспечение разумной способности к расширению может сделать общую конструкцию промышленных трубопроводов сжатого воздуха более практичной в течение всего срока их службы.

Оцените потерю давления во всей сети

Потеря давления является одним из основных факторов при выборе трубопроводов сжатого воздуха. Когда воздух проходит через трубу, трение между движущимся воздухом и внутренней поверхностью создает сопротивление. Чем длиннее маршрут и чем выше поток воздуха, тем важнее становится это сопротивление. Поэтому труба меньшего диаметра может вызвать заметную разницу давлений между стороной компрессора и точкой использования.

Однако потеря давления происходит не только на прямых участках трубы. Колено, тройники, клапаны, переходники, разъемы и другие компоненты также влияют на поток воздуха. Сеть с относительно небольшой длиной труб все же может испытывать ненужное сопротивление, если фитинги выбраны неудачно или если в схеме имеется слишком много резких изменений направления.

Вот почему при проектировании трубопровода сжатого воздуха необходимо учитывать весь путь воздушного потока, а не рассчитывать только длину прямой трубы. Целью является поддержание достаточного давления там, где работает оборудование, а не просто достижение определенного диаметра трубы на бумаге.

Как диаметр трубы влияет на производительность воздушного потока

Диаметр трубы определяет доступный внутренний канал для сжатого воздуха. Когда диаметр уменьшается, а потребность в воздушном потоке остается высокой, скорость воздуха увеличивается, и потери на трение могут стать более значительными. Это может затруднить регулирование давления, особенно когда несколько машин забирают воздух из одной ветки.

Увеличение диаметра трубы обеспечивает большую площадь внутреннего потока и может снизить сопротивление, но к увеличению размера также следует подходить осторожно. Труба большего размера требует больше материала и может увеличить затраты на установку, не обеспечивая при этом существенных преимуществ, если фактическая потребность в воздушном потоке относительно невелика. Поэтому соответствующий диаметр должен выбираться с учетом спроса, расстояния, требований к давлению и общей схемы распределения.

По этой причине размер трубопровода сжатого воздуха следует рассматривать как инженерный баланс, а не простое правило, основанное только на размере трубы. Подходящая конструкция обеспечивает достаточную мощность, не превращая распределительную сеть в неоправданно дорогостоящую установку.

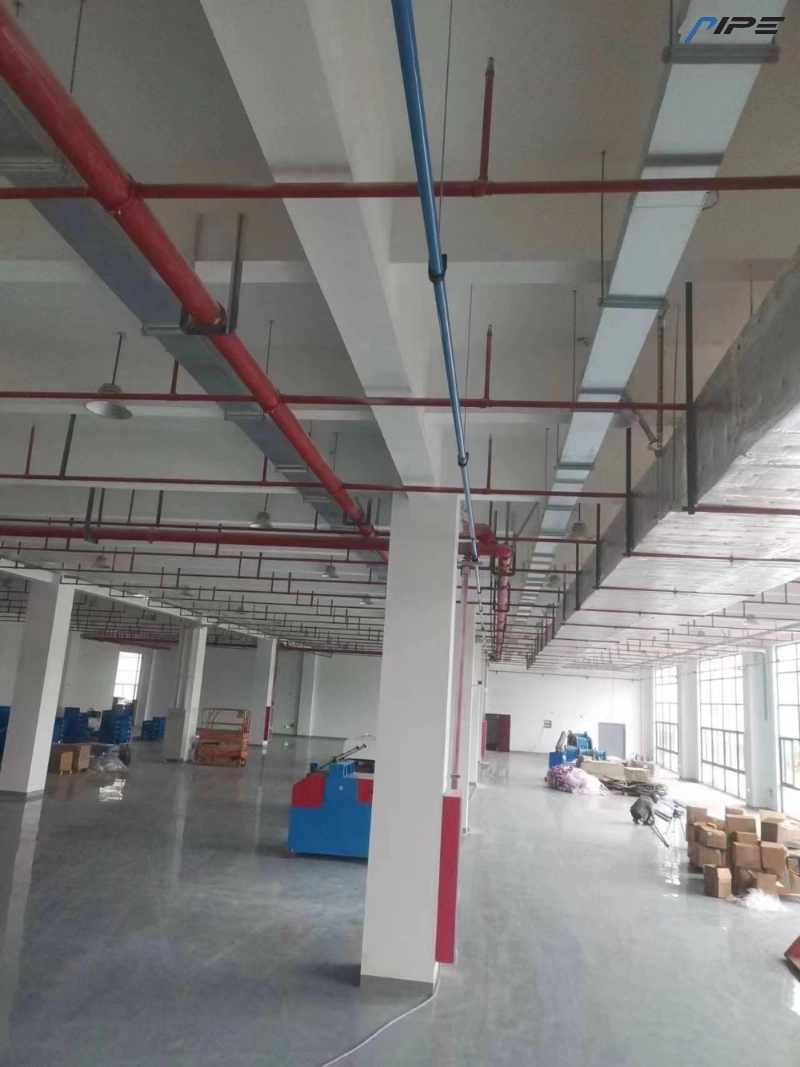

Учет длинных тиражей и схемы распределения

Длина трубы оказывает большое влияние на потерю давления. По мере увеличения расстояния между точкой подачи и оборудованием сжатый воздух сталкивается с сопротивлением на большей площади внутренней поверхности. Поэтому длинные производственные цеха, многозонные мастерские и крупные производственные помещения требуют более тщательного планирования, чем компактные установки.

Также следует учитывать физическое расположение трубопроводов. Прямой маршрут может уменьшить ненужное сопротивление, но самый короткий путь не всегда является самым полезным, если он затрудняет будущие соединения. Правильно спланированная основная линия может обслуживать несколько производственных участков, сохраняя при этом длину ответвлений и оставляя практичные точки подключения для дополнительного оборудования.

Для более крупных установок, при необходимости, также можно рассмотреть вариант кольцевого распределения. Подача воздуха в нескольких направлениях может помочь распределить поток воздуха по разным областям и уменьшить зависимость от одной длинной ветви. Наиболее подходящая схема зависит от планировки объекта, распределения спроса, имеющегося давления и планов расширения.

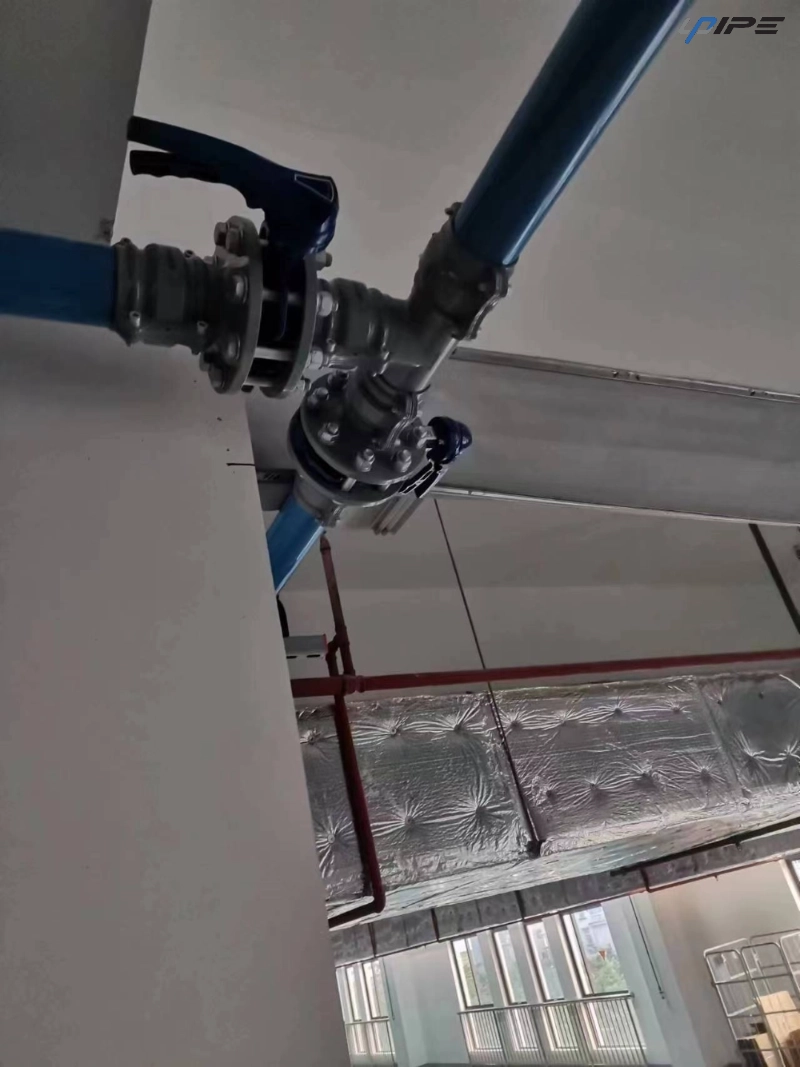

Не игнорируйте фитинги в процессе определения размера

Фитинги могут оказывать большее влияние на поток воздуха, чем предполагает их физический размер. Каждое колено меняет направление, каждый тройник разделяет поток, а каждый клапан или соединитель создает еще один внутренний переход. Если трасса трубопровода содержит большое количество фитингов, при оценке ожидаемой потери давления следует учитывать их совокупное сопротивление.

UPIPE уделяет особое внимание внутренней конструкции алюминиевых трубных фитингов. В его коленях, тройниках и быстроразъемных отводах используются конструкции, направляющие поток, предназначенные для обеспечения более плавного потока воздуха и уменьшения ненужных потерь давления. Это важно, поскольку эффективность сети трубопроводов зависит от всего пути, по которому проходит сжатый воздух.

Качество соединения является еще одним важным фактором. Плохо герметизированные соединения могут постепенно выделять сжатый воздух даже в том случае, если сам диаметр трубы выбран правильно. UPIPE использует встроенные формованные соединители и уплотнительные конструкции, предназначенные для повышения надежности соединений и уменьшения утечек, связанных с вибрацией или неправильной установкой.

Содержите внутренние поверхности в чистоте и пригодности для распределения воздуха.

Внутреннее состояние трубопровода сжатого воздуха имеет значение, поскольку воздух должен проходить через сеть с как можно меньшим ненужным сопротивлением и загрязнением. Грубые, грязные или плохо защищенные внутренние поверхности могут создавать дополнительные проблемы во время установки и эксплуатации.

Алюминиевые трубы UPIPE производятся из чистого алюминия и имеют чистые внутренние поверхности. Концы труб точно обрезаны, а меры по упаковке помогают защитить внутренний проход при транспортировке и хранении. Эти детали могут показаться незначительными по сравнению с диаметром трубы, но они способствуют общему качеству завершенного маршрута распределения сжатого воздуха.

Для применений, где важен чистый сжатый воздух, методы установки должны поддерживать эту чистоту с момента доставки до окончательного подключения. Концы труб должны оставаться защищенными до момента установки, а с компонентами следует обращаться таким образом, чтобы избежать попадания пыли, мусора или других загрязнений в путь воздушного потока.

Почему алюминий важен для проектирования трубопроводов сжатого воздуха

Выбор материала следует оценивать вместе с размером трубы, поскольку материал влияет на установку, обращение, долговечность и долгосрочное обслуживание. Алюминий широко используется для распределения сжатого воздуха, поскольку он сочетает в себе относительно небольшой вес, хорошую коррозионную стойкость и практичность при установке.

В проектах промышленных трубопроводов легкая труба может облегчить обращение и позиционирование во время установки, особенно когда речь идет о длинных распределительных маршрутах или подвесных трубопроводах. Алюминий также обеспечивает гладкую внутреннюю поверхность, которая хорошо подходит для транспортировки сжатого воздуха.

В алюминиевых трубопроводах сжатого воздуха UPIPE используется конструкция из чистого алюминия и утолщенные стенки труб, что обеспечивает сочетание структурной прочности и практичности в обращении. В ассортимент продукции также входят соединители, колена, тройники, клапаны, хомуты, фланцы, торцевые заглушки, гибкие шланги и другие компоненты, необходимые для построения полноценного маршрута распределения.

Уменьшите утечку на маршруте распределения

Диаметр трубы важен, но утечка может подорвать производительность сети хорошего размера. Небольшая утечка в одном соединении может показаться незначительной, однако несколько точек утечки на большом объекте могут создать постоянную потребность в сжатом воздухе. Это может увеличить нагрузку на оборудование подачи воздуха и уменьшить количество полезного воздуха, доступного в производственных точках.

Предотвращение утечек начинается с проектирования соединений и продолжается на этапе качества монтажа. Концы труб должны быть правильно подготовлены, соединители установлены по назначению, а уплотнительные элементы должны оставаться в правильном положении. Также следует учитывать вибрацию, особенно вокруг механизмов, где повторяющиеся движения могут постепенно влиять на соединения.

UPIPE включает в свой подход к трубопроводам уплотнительные конструкции и антивибрационные компоненты. Его хомуты для труб предназначены для повышения устойчивости, а функции герметизации соединителей предназначены для снижения риска утечек, вызванных вибрацией или проблемами при установке.

Тщательно планируйте быстрые сбросы и управление конденсатом

Отдельного внимания заслуживает финальное соединение главной распределительной линии с оборудованием. Плохо расположенное ответвление может привести к попаданию конденсата в сторону чувствительного оборудования, расположенного ниже по потоку. Это особенно актуально, когда сжатый воздух охлаждается после выхода из компрессора и влага скапливается внутри маршрута распределения.

Поэтому устройства быстрого сброса должны быть расположены и спроектированы таким образом, чтобы обеспечить эффективное управление конденсатом. Быстросъемные компоненты UPIPE имеют конструкцию «гусиная шея», предназначенная для предотвращения прямого попадания конденсата в выходное воздушное соединение. Их усиленная конструкция и несколько уплотняющих поверхностей также обеспечивают стабильную работу соединения.

Принцип прост: сжатый воздух должен достигать места использования через систему соединений, учитывающую не только поток воздуха, но и физическое поведение влаги внутри трубопроводной сети.

Оставьте место для будущего расширения производства

Сеть сжатого воздуха не должна проектироваться в отрыве от производственного плана. Производственные требования могут со временем меняться, и к существующей распределительной линии может быть подключено дополнительное оборудование. Если первоначальный размер трубопровода слишком близок к первоначальному требованию, расширение может привести к нестабильности давления или потребовать существенных модификаций.

Лучшим подходом является рассмотрение возможных будущих точек подключения при планировании основной линии. Это не означает автоматический выбор максимально возможной трубы. Вместо этого в проекте следует определить области, где производство может расширяться, и обеспечить достаточную мощность и гибкость подключения.

Это особенно полезно для заводов, где расположение оборудования часто меняется. Модульная конструкция алюминиевых трубопроводов может упростить добавление ответвлений, перемещение соединений или расширение сети без перестройки всего маршрута распределения.

Используйте практичный рабочий процесс определения размеров

Структурированный рабочий процесс может сделать проектирование трубопроводов сжатого воздуха более последовательным и простым для анализа. Начните с составления списка подключенного оборудования и оценки необходимого воздушного потока. Затем определите рабочее давление и определите допустимую потерю давления между точкой подачи и наиболее требовательными точками использования.

После этого нанесите на карту фактический маршрут трубопровода и рассчитайте общую длину, включая основную линию и важные ответвления. Затем следует рассмотреть возможность использования фитингов, поскольку колена, тройники, клапаны и соединители создают дополнительное сопротивление. Наконец, оцените будущий спрос и убедитесь, что выбранное расположение трубопроводов обеспечивает достаточную гибкость для ожидаемых изменений.

Этот процесс помогает предотвратить распространенную ошибку, когда сначала выбирают диаметр трубы, а затем пытаются обосновать его. В хорошо разработанной конструкции диаметр является результатом нескольких взаимосвязанных инженерных соображений.

Качество установки по-прежнему имеет значение после определения размера

Даже точно рассчитанная трубопроводная сеть может работать плохо, если качество монтажа непостоянно. Секции труб должны быть аккуратно разрезаны, соединения должны быть правильно выровнены, а хомуты должны обеспечивать достаточную поддержку. Ненужная нагрузка на соединения может повлиять на эффективность уплотнения, а плохо закрепленные трубопроводы могут испытывать вибрацию или движение во время работы.

В конструкции продукта UPIPE учитываются некоторые из этих вопросов установки за счет точно подготовленных концов труб, усиленных компонентов, антивибрационных зажимов и соединительных конструкций, предназначенных для модульной сборки. Для труб большего размера выступающие кольца также могут помочь упростить подготовку соединений и монтажные работы.

Окончательная проверка должна охватывать не только видимое качество установки. До ввода сети в регулярную эксплуатацию следует учитывать поведение давления, целостность соединения, точки утечки, производительность ответвлений и доступность для будущего обслуживания.

Постройте распределительную сеть вокруг долгосрочного воздушного потока

Эффективное проектирование трубопроводов сжатого воздуха в конечном итоге заключается в контроле полной взаимосвязи между потребностью в расходе воздуха, диаметром трубы, потерей давления, фитингами, маршрутизацией, уплотнением и будущей производительностью. Труба, размер которой соответствует одному участку, все равно может работать плохо, если другая часть сети создает чрезмерное сужение или утечку.

Для промышленных объектов алюминиевые трубопроводы для сжатого воздуха могут обеспечить практичное сочетание легкой конструкции, чистых внутренних поверхностей, коррозионной стойкости, модульных соединений и гибкости установки. UPIPE сочетает в себе эти характеристики с ориентированными на поток фитингами, уплотнительными конструкциями, усиленными компонентами и аксессуарами, предназначенными для комплексного распределения сжатого воздуха.

Поэтому наиболее эффективный подход – не фокусироваться на диаметре трубы как на изолированном числе. Вместо этого оцените весь путь воздушного потока от точки подачи до оборудования, поймите, как сеть будет работать в условиях пиковой нагрузки, контролируйте ненужное сопротивление и утечки и оставьте достаточную гибкость для будущих производственных требований. Это создает более стабильную и ремонтопригодную сеть распределения сжатого воздуха, одновременно поддерживая эффективный поток промышленного воздуха в долгосрочной перспективе.

Часто задаваемые вопросы

Как определить правильный диаметр трубы сжатого воздуха?

Начните с требуемого расхода воздуха, рабочего давления, общей длины труб, допустимых потерь давления, фитингов и ожидаемого будущего спроса. Диаметр трубы следует выбирать после совместной оценки этих факторов.

Почему падение давления имеет значение в трубопроводах сжатого воздуха?

Падение давления означает, что давление, доступное в точке использования, ниже, чем давление в точке подачи. Чрезмерные потери могут повлиять на производительность пневматического оборудования и увеличить потребность в подаче воздуха.

Влияют ли фитинги на размер труб сжатого воздуха?

Да. Колено, тройники, клапаны, соединители и другие компоненты создают дополнительное сопротивление потоку. Их количество, геометрия и внутренний проход следует рассматривать как часть полного маршрута трубопровода.

Подходит ли алюминий для промышленных трубопроводов сжатого воздуха?

Алюминий обычно используется для промышленного распределения сжатого воздуха, поскольку он обеспечивает легкую конструкцию, устойчивость к коррозии, чистые внутренние поверхности и удобную модульную установку. UPIPE поставляет алюминиевые трубы вместе с фитингами и аксессуарами, необходимыми для распределения сжатого воздуха.

Должен ли трубопровод сжатого воздуха допускать расширение в будущем?

Да. Будущая потребность в воздушном потоке должна учитываться при первоначальном проектировании, чтобы можно было подключить дополнительное оборудование или производственные помещения без создания ненужных ограничений или серьезных модификаций.

Что является наиболее важным фактором при проектировании трубопроводов сжатого воздуха?

Ни один фактор не определяет всю конструкцию. Потребность в воздушном потоке, диаметр трубы, потеря давления, длина маршрута, фитинги, контроль утечек, выбор материалов, качество установки и будущее расширение должны оцениваться вместе, чтобы создать сбалансированную сеть промышленных трубопроводов для сжатого воздуха.
