Компания UPIPE, экспортер высокопроизводительных систем сжатого воздуха, поделится основными принципами компоновки алюминиевых трубопроводов сжатого воздуха, предлагаемых к продаже.

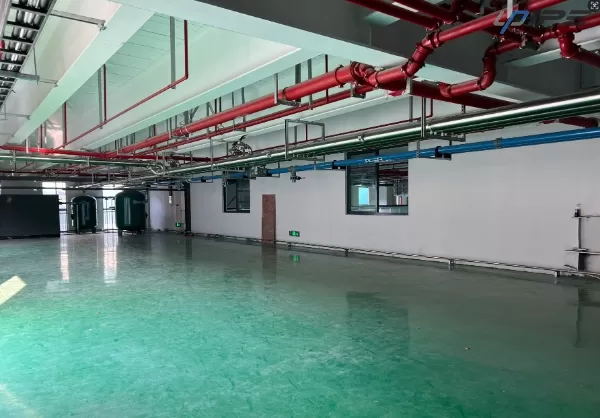

Компоновка трубопроводов сжатого воздуха из алюминиевого сплава играет решающую роль в обеспечении эффективности, надежности и безопасности промышленных систем сжатого воздуха. Грамотно спроектированная трубопроводная сеть не только минимизирует потери энергии, но и снижает затраты на техническое обслуживание, улучшает качество воздуха и продлевает срок службы оборудования. Трубы из алюминиевого сплава, благодаря сочетанию лёгкой конструкции, коррозионной стойкости и модульной конструкции, стали предпочтительным выбором для современных производственных предприятий, мастерских и промышленных предприятий. В этой публикации блога компания UPIPE , экспортёр высокопроизводительных промышленных трубопроводных систем, поделится основными принципами компоновки трубопроводов сжатого воздуха из алюминиевого сплава , предлагаемых к продаже, а также распространёнными конфигурациями компоновки и т.д.
Почему трубы из алюминиевого сплава используются в системах сжатого воздуха?
Прежде чем изучать стратегии компоновки, важно понять, почему алюминиевый сплав стал доминирующим материалом в системах сжатого воздуха.
* Устойчивость к коррозии: в отличие от традиционных стальных труб, алюминиевый сплав не подвержен ржавчине, что обеспечивает подачу более чистого воздуха и предотвращает загрязнение пневматических инструментов.
* Легкий, но прочный: уменьшенный вес делает установку более быстрой и менее трудоемкой, сохраняя при этом механическую прочность, позволяющую выдерживать высокие давления.
* Гладкая внутренняя поверхность: меньшие потери на трение и меньшие перепады давления по сравнению с системами из оцинкованной стали или ПВХ.
* Модульные системы соединений: быстроразъемные фитинги упрощают переконфигурацию, расширение и ремонт.
Благодаря этим свойствам алюминиевый сплав идеально подходит для сложных конструкций, где эффективность и адаптивность имеют первостепенное значение.
Основные принципы компоновки алюминиевых трубопроводов сжатого воздуха
Эффективность системы сжатого воздуха во многом зависит от расположения трубопроводов. Неправильно спроектированная сеть может привести к чрезмерному падению давления, неравномерному распределению воздуха и повышенному энергопотреблению.
1. Минимизация падения давления
Потеря давления происходит из-за трения между сжатым воздухом и внутренними стенками трубы. Чтобы минимизировать это:
* Используйте максимально возможный диаметр магистрального трубопровода.
* Трубопроводы должны быть максимально короткими и прямыми.
* Избегайте ненужных изгибов, фитингов и ограничений.
2. Сбалансированное распределение воздуха
Продуманная компоновка обеспечивает равномерное давление на всех выходах:
* Рассмотрите возможность кольцевой планировки для крупных объектов.
* Распределяйте воздух равномерно, чтобы не перегружать одну секцию системы.
* Обеспечить несколько точек подачи питания для зон с высоким спросом.
3. Предотвращение накопления конденсата
Сжатый воздух содержит влагу, которая может конденсироваться внутри труб:
* Устанавливайте основную линию с небольшим уклоном (около 1–2 %) в сторону точек слива.
* Разместите стояки в стратегических местах.
* Убедитесь, что точки отбора воды расположены в верхней части трубы, чтобы избежать уноса воды.
Распространенные конфигурации алюминиевых трубопроводов сжатого воздуха
Для разных объектов требуются разные стратегии компоновки. Основные конфигурации трубопроводов сжатого воздуха из алюминиевого сплава включают:
1. Система петель
Кольцевая схема соединяет основной трубопровод в замкнутый контур вокруг объекта.
* Преимущества: Равномерное распределение воздуха, меньшие перепады давления, избыточность в случае засорения.
* Область применения: крупные мастерские, автомобильные заводы и предприятия с равномерно распределенной потребностью в воздухе.
2. Система отделений
По всему объекту проходит одна главная линия с ответвлениями к рабочим станциям.
* Преимущества: Простота монтажа, меньшие затраты на материал.
* Ограничения: перепады давления между ближними и дальними выходами.
3. Сетка макета
Комбинация петель и ветвей, образующих сеть.
* Преимущества: Сбалансированное распределение с возможностью расширения.
* Области применения: Комплексные производственные предприятия с разнообразными производственными зонами.
Проектирование алюминиевых трубопроводов сжатого воздуха
При планировании макета необходимо оценить несколько факторов, чтобы обеспечить оптимальную производительность:
1.Размеры труб
* Правильный диаметр трубы необходим для снижения потерь на трение.
* Трубы слишком большого размера неоправданно увеличивают расходы, в то время как трубы слишком малого размера вызывают большие перепады давления.
* Для определения правильного размера используйте данные о расходе, давлении и допустимой потере давления.
2.Место установки
* Избегайте размещения труб вблизи источников тепла, чтобы предотвратить их расширение и повреждение.
* Прокладывайте трубы вдали от пола, где они могут быть повреждены погрузчиками или мусором.
* Для безопасности и доступности используйте настенный или потолочный монтаж.
3. Фитинги и соединения
* Используйте рекомендуемые производителем быстроразъемные фитинги для сохранения целостности системы.
* Сведите к минимуму использование колен, тройников и редукторов для ограничения турбулентности.
4.Возможность расширения
* Трубы из алюминиевого сплава позволяют вносить будущие изменения без сварки или нарезания резьбы.
* Разрабатывайте планировку с учетом возможных точек расширения.
Рекомендации по установке системы сжатого воздуха
Трубопроводные системы из алюминиевого сплава, как правило, проще устанавливать, чем традиционные металлические трубы, но внимание к деталям по-прежнему имеет решающее значение.
1. Спланируйте расположение перед установкой
Создайте масштабную схему, показывающую точный маршрут, положение розеток и опорные конструкции.
2. Правильное расположение опор
Используйте опоры для труб на регулярной основе (обычно каждые 1–2 метра), чтобы предотвратить провисание и нагрузку на соединения.
3. Обеспечьте герметичность.
Даже небольшие утечки могут со временем привести к значительным потерям энергии. Используйте совместимые герметики и проверяйте все соединения после сборки.
4. Внедрение стандартов безопасности
Соблюдайте соответствующие промышленные стандарты (например, ISO 8573 по качеству воздуха) и местные строительные нормы.
Техническое обслуживание и проверка системы сжатого воздуха
Даже при использовании коррозионно-стойкого алюминиевого сплава регулярный осмотр обязателен:
* Обнаружение утечек: используйте ультразвуковые течеискатели для быстрого выявления и устранения утечек.
* Управление стоком: регулярно опорожняйте сливные отверстия, чтобы предотвратить скопление воды.
* Техническое обслуживание фильтров: убедитесь, что фильтры в ключевых точках чистые, чтобы поддерживать качество воздуха.
Внедрение графика профилактического обслуживания значительно увеличивает срок службы и эффективность системы.
Преимущества энергоэффективности системы сжатого воздуха
Оптимизированная схема трубопровода сжатого воздуха из алюминиевого сплава может привести к существенной экономии энергии:
* Снижение нагрузки на компрессор: уменьшение перепада давления означает, что компрессорам приходится меньше работать для поддержания необходимого давления.
* Увеличение срока службы оборудования: стабильное давление снижает износ пневматических инструментов и оборудования.
* Влияние на устойчивое развитие: меньшие потери энергии приводят к уменьшению углеродного следа.
Заключение
Расположение трубопроводов сжатого воздуха из алюминиевого сплава играет решающую роль в общей эффективности промышленной системы сжатого воздуха. Благодаря тщательному проектированию, правильному выбору диаметра труб, сбалансированному распределению и правильному монтажу, предприятия могут добиться более чистого воздуха, снижения энергопотребления и повышения надежности работы. Неотъемлемые преимущества алюминиевого сплава — лёгкость конструкции, коррозионная стойкость и простота модификации — делают его идеальным материалом как для новых установок, так и для модернизации систем. В конечном счёте, грамотно спланированная трубопроводная сеть — это не просто выбор инфраструктуры, а долгосрочная инвестиция в эксплуатационную эффективность и устойчивое развитие.
