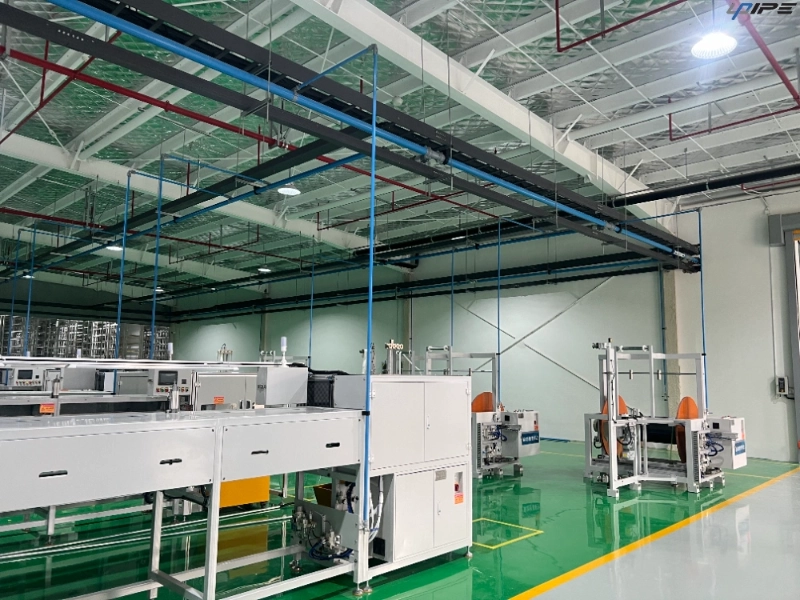

Схема системы сжатого воздуха в мастерской для обеспечения постоянного давления

Распределение сжатого воздуха напрямую влияет на стабильную работу пневматического оборудования в цехе. Когда компоновка трубопровода плохо спланирована, давление может колебаться между различными точками использования, а ненужные изгибы, длинные участки, ограничительные соединения и утечки могут уменьшить количество полезного воздуха, доступного для инструментов и производственного оборудования. Поэтому хорошо спланированная система сжатого воздуха для мастерской должна проектироваться с учетом потребности в расходе воздуха, стабильности давления, доступности и будущих изменений, а не просто соединения труб между компрессором и оборудованием.

Для промышленных цехов алюминиевые трубопроводы представляют собой практичный подход к построению чистой и адаптируемой сети распределения воздуха. UPIPE разрабатывает решения для трубопроводов из алюминиевых сплавов для применения со сжатым воздухом, вакуумом и инертным газом, сочетая модульную конструкцию труб со специальными фитингами и уплотнительными компонентами. Основное внимание уделяется созданию эффективных путей потока, безопасных соединений и гибких компоновок, которые поддерживают постоянную подачу давления в различных рабочих зонах.

Почему схема распределения воздуха в цеху влияет на стабильность давления

Давление на выходе компрессора не приводит автоматически к одинаковому давлению на каждой рабочей станции. По мере прохождения сжатого воздуха по распределительному маршруту сопротивление возникает на прямых участках трубы, коленах, тройниках, клапанах, соединителях и при изменении диаметра трубы. Если маршрут слишком длинный или содержит чрезмерные ограничения, давление на выходе может упасть при одновременной работе нескольких пневматических устройств.

Правильно спланированная компоновка системы сжатого воздуха в мастерской призвана уменьшить эти ненужные потери за счет контроля пути от основного источника питания до каждой точки использования. Размер труб должен отражать ожидаемый поток воздуха, а расположение ответвлений должно предотвращать чрезмерную конкуренцию отдельных рабочих зон за доступный воздух. Это становится особенно важным в цехах, где пневматические инструменты, сборочное оборудование, устройства управления и автоматика работают в разное время.

Создание сбалансированного маршрута распределения сжатого воздуха

Основной маршрут распределения должен быть спланирован до установки отдельных точек и ответвлений. Сбалансированная компоновка позволяет сжатому воздуху эффективно перемещаться по цеху, сохраняя при этом практичность и доступность ответвлений. Вместо того, чтобы рассматривать каждую секцию трубопровода независимо, инженеры должны учитывать, как ведет себя вся сеть при изменении спроса в течение рабочего дня.

Петлевая схема может обеспечить большую гибкость для больших площадей мастерских, поскольку воздух может достигать точек подачи более чем в одном направлении. Затем ответвления можно расположить в соответствии с расположением оборудования и ожидаемым потреблением. Для небольших территорий может быть достаточно тщательно подобранной основной лески с короткими ответвлениями. В любой ситуации диаметр трубы, длину маршрута, количество фитингов и распределение спроса следует рассматривать вместе.

Приоритеты компоновки для стабильной подачи воздуха

Такой подход упрощает оценку сети и помогает предотвратить проблемы с нагрузкой, вызванные изолированными проектными решениями.

Как алюминиевые трубы поддерживают воздушный поток в мастерской

Выбор материала является важной частью долгосрочного распределения сжатого воздуха. Трубопроводы из алюминиевого сплава сочетают в себе малый вес и устойчивость к коррозии, что делает их пригодными для мастерских, где важны гибкость установки и долговременная чистота. В отличие от материалов, подверженных коррозии, алюминий не имеет поверхности, которая может постепенно разрушаться из-за образования внутренней ржавчины.

Внутреннее состояние трубы также влияет на поток воздуха. Гладкий внутренний канал помогает сжатому воздуху двигаться с меньшим ненужным сопротивлением и снижает вероятность загрязнения продуктами коррозии. По этой причине алюминиевая разводка трубопроводов для сжатого воздуха может обеспечить чистую основу для распределения воздуха между компрессорной, производственными помещениями и отдельными рабочими станциями.

UPIPE специализируется на трубопроводах из алюминиевых сплавов с модульными соединениями, предназначенными для работы со сжатым воздухом, вакуумом и инертным газом. Это позволяет настроить маршрут распределения в соответствии с фактическими потребностями мастерской, вместо того, чтобы заставлять расположение оборудования следовать жесткой схеме трубопровода.

Фитинги могут влиять не только на направление соединения

Трубопровод сжатого воздуха состоит не только из прямой трубы. Каждое колено, тройник, клапан, соединитель и капля меняют путь, по которому должен проходить воздух. Плохо выбранные или излишне ограничивающие компоненты могут создать дополнительное сопротивление, особенно когда несколько фитингов сконцентрированы на небольшом участке сети.

Эффективная геометрия фитинга помогает поддерживать более открытый путь воздушного потока. Алюминиевые фитинги для труб сжатого воздуха UPIPE разработаны как часть скоординированного подхода к трубопроводам, обеспечивая соединения, обеспечивающие как гибкость установки, так и контролируемый поток воздуха. Полноразмерные каналы и подходящие соединительные конструкции могут помочь ограничить ограничения на пересечении различных участков трубопровода.

Для мастерских это означает, что выбор фитинга должен быть включен в расчет потери давления, а не рассматриваться как деталь установки. Трубопровод соответствующего диаметра все равно может испытывать ненужную потерю давления, если его арматура создает чрезмерные ограничения.

Предотвращение утечек в точках подключения

Стабильность давления зависит не только от того, как воздух проходит через трубу, но и от того, насколько эффективно сеть его удерживает. Утечки обычно возникают вокруг соединений, клапанов, фитингов и мест уплотнения. Даже если отдельная утечка кажется незначительной, множественные точки утечки могут увеличить рабочую нагрузку компрессора и уменьшить количество сжатого воздуха, подаваемого производственному оборудованию.

Поэтому при выборе надежного воздухопровода для мастерской следует уделять большое внимание целостности соединений. UPIPE использует специальные уплотнительные компоненты и модульные соединительные конструкции для обеспечения надежных соединений и стабильных характеристик герметизации. Правильная подготовка, выравнивание, поддержка и установка труб остаются не менее важными, поскольку механическое напряжение может со временем повлиять на соединения.

Сокращение утечек особенно ценно в мастерских с увеличенным временем работы. Предотвращение предотвратимой потери воздуха помогает поддерживать полезное давление, одновременно уменьшая необходимость компенсации неэффективности распределения за счет более высокой производительности компрессора.

Расположение капель для повышения производительности в точках использования

Окончательное соединение между маршрутом распределения и пневматическим инструментом или машиной заслуживает пристального внимания. Для капли, расположенной слишком далеко от оборудования, могут потребоваться более длинные гибкие шланги, дополнительные разъемы или сложная прокладка. Эти дополнительные элементы могут создать сопротивление и затруднить обслуживание.

Поэтому соединения в точках использования должны располагаться в соответствии с фактическими требованиями рабочей станции. Быстроразъемные соединения и подходящие разъемы могут обеспечить более организованный переход от основного трубопровода к индивидуальному оборудованию. Там, где важно контролировать влажность, при устройстве капель следует также учитывать поведение конденсата и требования к дренажу.

Хорошо спланированная разводка трубопроводов сжатого воздуха в промышленном цехе обеспечивает легкий доступ к каждому выходу без ущерба для эффективности основного маршрута распределения. Этот баланс между доступностью и потоком воздуха важен для мастерских, где расположение оборудования может со временем меняться.

Гибкость установки имеет значение для расширения мастерской

Планировка мастерских редко остается неизменной. Производственное оборудование может быть перенесено, добавлены новые пневматические инструменты, или дополнительным рабочим местам может потребоваться сжатый воздух. Конвейер, который трудно модифицировать, может стать ограничением, когда происходят эти изменения.

Алюминиевые трубы хорошо подходят для модульной установки, поскольку их относительно небольшой вес упрощает обращение и размещение. Подход UPIPE, основанный на соединениях, позволяет собирать трубы, колена, тройники, клапаны, зажимы и другие компоненты в различные конфигурации в соответствии с планировкой цеха.

Эта гибкость также может упростить обслуживание. К отдельным секциям можно получить доступ или изменить их, не рассматривая всю сеть как постоянную сварную конструкцию. Для предприятий, планирующих постепенное расширение производства, гибкие трубопроводы сжатого воздуха для мастерских могут обеспечить большую адаптируемость, чем планировка, разработанная только с учетом текущего расположения оборудования.

Соответствие пропускной способности трубы фактической потребности в воздухе

Выбор диаметра трубы только исходя из размера выпускного отверстия компрессора может привести к неэффективному маршруту распределения. Вместо этого сеть следует оценивать по количеству воздуха, необходимому в разных точках, включая одновременную потребность в нескольких инструментах или машинах.

Пиковый спрос особенно важен. Трубопровод может казаться адекватным при работе с низкой нагрузкой, но при совместной работе нескольких пневматических устройств наблюдается заметное снижение давления. Правильный размер помогает поддерживать достаточный поток воздуха без ненужного увеличения материальных затрат.

Инженерам также следует учитывать расстояние между компрессором и самой удаленной точкой использования. По мере увеличения расстояния распределения поддержание эффективного маршрута становится все более важным. Хорошо спроектированный трубопровод сжатого воздуха для промышленных цехов сочетает в себе соответствующую пропускную способность трубопроводов с разумной прокладкой для обеспечения стабильной подачи в изменяющихся условиях эксплуатации.

Проектирование для долгосрочной эффективности

Закупочная цена трубопроводов составляет лишь часть общей стоимости. Потребление энергии, утечки, техническое обслуживание, трудозатраты на установку и будущие модификации могут повлиять на стоимость жизненного цикла сети сжатого воздуха.

Тщательно спланированная планировка цеха может снизить необходимость компенсации потери давления за счет увеличения мощности компрессора. Это также может упростить обнаружение утечек, замену компонентов и расширение сети. Эти преимущества становятся более значимыми, когда конвейер обслуживает большое количество рабочих станций или работает непрерывно.

Подход UPIPE к трубам из алюминиевых сплавов сочетает в себе устойчивость к коррозии, модульную конструкцию, специальные фитинги и уплотнительные компоненты для удовлетворения этих практических требований. Вместо того, чтобы сосредотачиваться на одной изолированной функции, полную планировку следует разрабатывать с учетом стабильного воздушного потока, безопасных соединений, эффективной установки и долгосрочной адаптируемости .

Практический контрольный список для проектирования трубопроводов цеха

Прежде чем выбирать компоненты, инженеры и отделы закупок должны оценить весь маршрут распределения. Следующие факторы служат полезной отправной точкой:

• Общая и пиковая потребность в сжатом воздухе

• Расстояние от компрессора до каждой рабочей зоны

• Диаметр основной и ответвительной трубы

• Количество и расположение розеток

• Количество и геометрия фитингов

• Требования к соединениям и герметизации

• Доступность для обслуживания

• Управление конденсатом

• Возможен переезд оборудования.

• Требования к будущему расширению

Этот контрольный список помогает предотвратить распространенную проблему в проектах трубопроводов в цехах: выбор отдельных компонентов без учета того, как они взаимодействуют во всей сети. Целью должен быть маршрут распределения, который поддерживает полезное давление, оставаясь при этом практичным для установки, эксплуатации, проверки и модификации.

Часто задаваемые вопросы

Что влияет на подачу давления в систему сжатого воздуха мастерской?

На подачу давления влияют диаметр трубы, длина маршрута, потребность в воздушном потоке, геометрия фитинга, ограничения на соединения и утечки. Сбалансированная компоновка помогает минимизировать ненужное сопротивление между компрессором и точками использования.

Подходит ли алюминий для трубопроводов сжатого воздуха в мастерских?

Да. Алюминий обладает малым весом, устойчивостью к коррозии и плавным внутренним каналом, что делает его пригодным для распределения сжатого воздуха, где важны чистый воздушный поток, гибкость установки и долговечность.

Как следует располагать выходы сжатого воздуха?

Выходные отверстия должны быть расположены рядом с оборудованием, которому требуется сжатый воздух, сохраняя при этом удобный доступ для эксплуатации и обслуживания. Их расположение также должно соответствовать общей планировке филиала и подходу к управлению конденсатом.

Могут ли фитинги вызвать потерю давления?

Да. Колено, тройники, клапаны и соединители могут создавать сопротивление, поскольку сжатый воздух меняет направление или проходит через точки соединения. Эффективная геометрия фитинга может помочь сохранить более открытый путь воздушного потока.

Почему предотвращение утечек важно в трубопроводах мастерских?

Утечки уменьшают количество полезного сжатого воздуха и могут увеличить рабочую нагрузку компрессора. Надежные соединения и эффективная герметизация помогают сохранить давление и сократить потери энергии, которых можно избежать.

Что следует учитывать при расширении воздушной сети мастерской?

Перед установкой следует учитывать расположение будущего оборудования, дополнительную потребность в воздухе, пропускную способность ответвлений, доступные точки подключения и возможность изменения существующей планировки. Модульный подход к алюминиевым трубам может сделать будущие корректировки более практичными.
